CNC Ampel

Controller

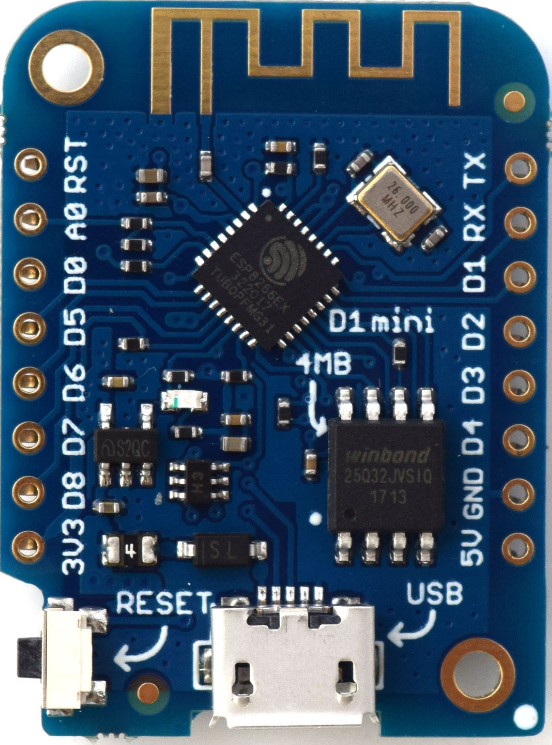

Ich benutze ein ESP8266 D1 Mini Board, es geht aber auch fast jeder andere ESP8266 oder ESP32 Controller, man muss dann nur die GPIO Nummern evt. anpassen.

Zur Ansteuerung der on/off Leitungen der Ampel benutze ich die Ausgänge D5, D6 und D7 (siehe Firmware)

Es werden also verbunden:

ControllerAmpel
D5Gelb on/off
D6Grün on/off
D7Rot on/off
GNDschwarzes Kabel (Minus)
