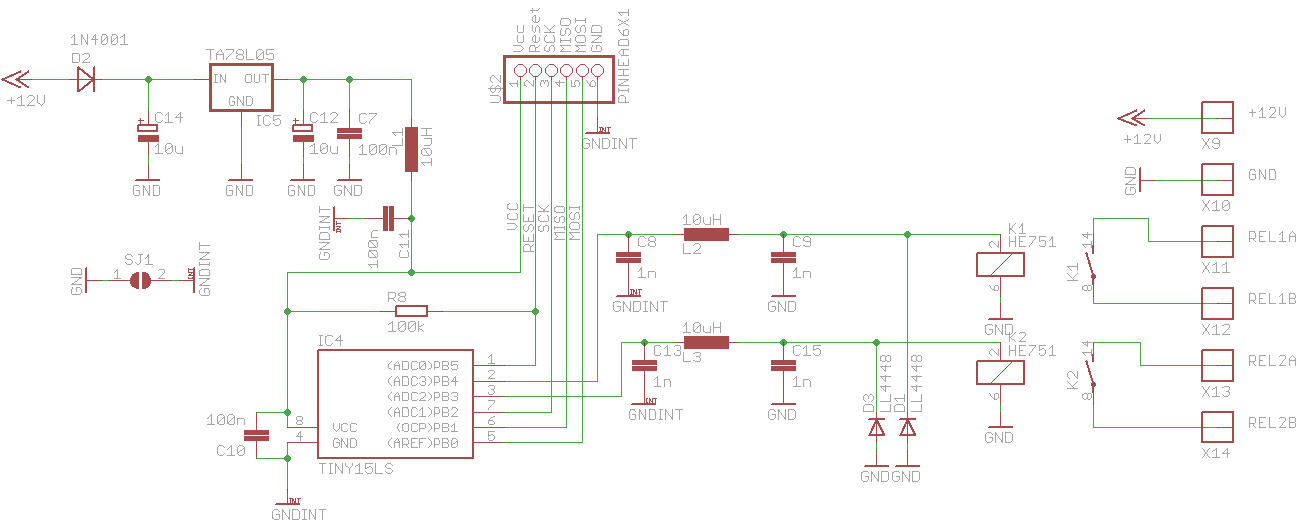

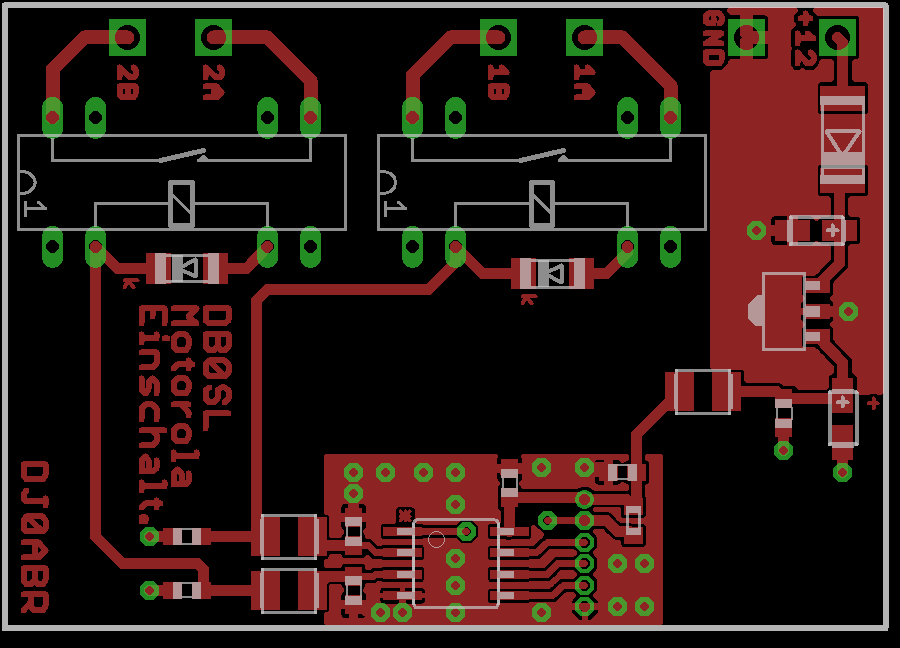

GM600 Einschaltplatine
nach dem Einschalten startet das GM600 auf einem falschen Kanal und muss per Tastendruck auf den richtigen Kanal umgestellt werden.
Da im Relais niemand drücken kann, wird der Tastendruck durch eine Platine simuliert. Einige Sekunden nach dem Einschalten schließt Relais K2 und „betätigt“ damit die Taste.
Anschluss der Platine an das GM600:
| GM600 Pin | Kabelfarbe | Pin-Relaisplatine | Funktion |
|---|---|---|---|
| 8 | rot-SW | X9 | +12V Versorgung dieser Relaisplatine |
| intern | weiß | X13 (2A) | Schaltkontakt zur Taste im GM600 |
| intern | braun | X10 und X14 (2B) | GND |
